Линия деструкции озона

Назначение

АДО типа ТК БРО предназначен для деструкции (разложения, дегазации) озона до уровня концентраций ниже предельно допустимых значений при сбросе в атмосферу газовых смесей, содержащих озон.

Нашей фирмой разработаны термокаталитические блоки разложения озона, позволяющие разлагать озон до кислорода (от 1 г/час до 25 кг/час) и окислять токсичные органические соединения с минимальными затратами электроэнергии, многократно повышая безопасность и надежность систем водо- и газо- очистки.



Характеристики


Тип катализатора Гопталюм марки ГТТ
Тип нагревателя Электрический
Производительность номинальная 400 ± 20 м3
Производительность максимальная 500 ± 20 м3
Концентрация озона в озоно-воздушной смесина входе в аппарат 12 – 20 г/м3
Точка росы озоно-воздушной смеси на входе в аппарат < 40 – 60 °С
Степень разложения озона > 99.99%
Рабочее давление аппарата > 0.05 МПа
Температура газа на входе в аппарат 10 – 30 °С
Температура газа на выходе из аппарата < 90 – 120 °С
Температура регенерации 300 °С
Время регенерации < 8 ч
Срок службы катализатора > 24 000 ч
Режим работы аппарата Непрерывный
Производительность 450 Н·м3/ч
Рабочее давление 0.2 МПа
Мощность 75 кВт/час
Рабочая среда Газ, агрессивная
Соединение ТЭНов Звезда
Напряжение питания 380 В
Напряжение на ТЭНах 220 В
Ток 150 А

Устройство и принцип работы

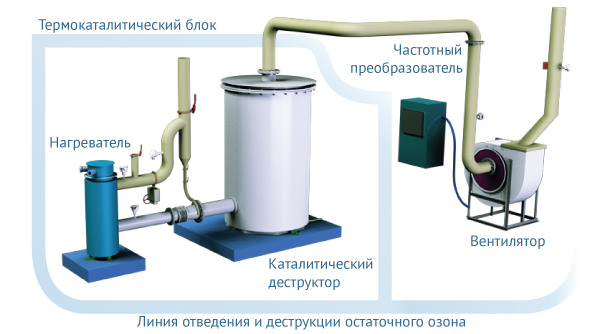

Деструктор озона АДО типа ТК БРО 500 состоит из блоков:

  • электроподогревателя,
  • деструктора озона,
  • щита управления.

Основа электроподогревателя — теплоизолированный вертикальный цилиндрический корпус, внутри которого закреплены трубчатые нагревательные элементы (ТЭН) для подогрева озоновой смеси.

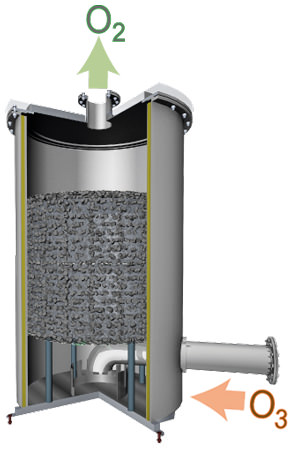

Деструктор озона так же представляет собой агрегат, состоящий из вертикального цилиндрического корпуса, в который засыпан катализатор – вещество, способствующее разложению озона. В качестве катализатора используется гопталюм марки ГТТ. Электроподогреватель и деструктор озона выполнены из стали 12Х18Н10Т.

Щит управления — металлический шкаф, закреплённый на стене помещения. Внутри шкафа расположены электро-коммутирующие приборы. На лицевой стороне шкафа расположены кнопки управления и светосигнальная арматура. Здесь же находится дисплей контроллера управления.

Деструктор озона термокаталитический
